닌텐도 스위치 SX CORE 설치 리뷰 및 주의사항

안녕하세요^^

Nintendo가 Team Xecuter 제품의 리셀러 고소한 이후 Xecuter는 공식 리셀러 홈페이지에 영구 폐쇄 및 사전 구매자들에게 환불을 알렸기에 판매가 중단될줄 알았으나 결국 제품이 출시 되었습니다

SX CORE 설치 리뷰 및 사용법을 포스팅 해보겠습니다

설치한 제품은 구하기가 하늘의 별따기 였던 동물의숲 에디션 입니다

전원 ON 후 최초 세팅을 마칩니다. 초기 본체 버전은 9.2.0 입니다

 본체 업데이트를 위해 SD카드를 exFAT 방식으로 포멧 후 본체에 삽입 합니다

전원 ON 후 본체 업데이트를 진행합니다

 업데이트 데이터를 다운로드 후 설치됩니다. 시스템 버전은 10.0.4 입니다

 본격적인 SX CORE 설치를 위해 Y자 드라이버 + 십자 드라이버를 이용해 나사를 제거해 줍니다

외부 하우징을 열고 십자 드라이버를 이용해 나사를 제거한 후 SD카드 슬롯을 분리 하고 금속판을 열어 줍니다

 나사를 풀고 히트파이프를 제거 후 써멀 구리스를 이소프로필 알콜과 면봉을 이용해 닦아줍니다

 메인 보드에서 배터리 커넥터 분리후 코어 쉴드를 조심스럽게 들어올립니다



■ 부팅시 조이콘 로고가 고정되어 부팅 진행이 안되는 경우

CPU 쉴드 제거시 날카로운 도구 등으로 인해 쉴드 영역 바로 바깥에 있는 두개 커패시터의 손상 여부를 확인 해야 합니다. 쉴드 제거는 플라스틱이나 작은 도구를 사용하여 조심스럽게 제거해야 하며 다른 중요 구성 요소가 없는 쪽에서 시작해야합니다

이 커패시터 손상시 유사한 SMD 0.1uf 10v 0201 부품으로 교체 하면 문제가 해결됩니다

커패시터 (capacitor) 손상 예

낸드 메모리도 조심스럽게 분리후 보관합니다

 메인 코어와 커패시터 부분에 써멀 구리스를 알콜과 면봉/부드러운 솔 등을 이용해 완벽하게 제거해 줍니다

커패시터에 납땜 전 플럭스를 바르고 V2 금속 판과 케이블에 납땜을 해줍니다

 커패시터에 V2 케이블을 잘 맞춰서 고정하고 플럭스를 바른 후, 금속 판과 양쪽 커패시터 부분에 추가 적으로 납땜으로 마무리 해줍니다



■ 납땜시 주의사항

※ 저항은 매우 미세하오니 (머리카락 보다 조금 큰 수준) 전문가가 아니면 현미경 이나 돋보기를 사용하는 것을 추천합니다

※ 저항 부분에 인두기 팁을 오래 대고 있으면 저항이 떨어질 수도 있으니 빠른 납땜이 필수 입니다 (포인트당 3초 이내)

: 복구 가능시 SMD 0.1uf 10v 0201 대체 부품 사용

커패시터 (capacitor) 손상 예

추가 케이블 및 낸드 메모리를 결합하고 플러그 부분에 잘 맞추어 고정합니다

배터리 커넥터 결합 후 전원 ON → 파란색 LED 수차례 점멸 → 초록색 LED 켜지고 디스플레이에 BOOT.DAT? 표시되면 성공 입니다

(※ 분홍색 LED : 납땜이 잘못되어 칩이 낸드와 통신하는 데에 문제가 있습니다)

 메인 CPU에 써멀 구리스 도포후 역순으로 조립해 줍니다

케이블이 밀착 될 수 있도록 금속판을 적당히 자르고 테이프로 고정 후 외부 하우징과 결합합니다

 SD카드에 boot.dat 파일을 넣고 전원 ON → 펌웨어 업데이트 진행



재부팅 후 Options 선택 → EmuNAND → Create EmuNAND → Hidden Partition on microSD 선택

(TX는 히든 파티션을 추천하지만 추후 SD카드 업그레이드시 에뮤낸드를 이동시키는 방법은 존재하지만 어렵습니다. 파티션을 나누지 않는 Files on microSD 는 에뮤낸드 이동이 편리하고 속도 및 안정성 등 별다른 문제가 발생하지 않았습니다)

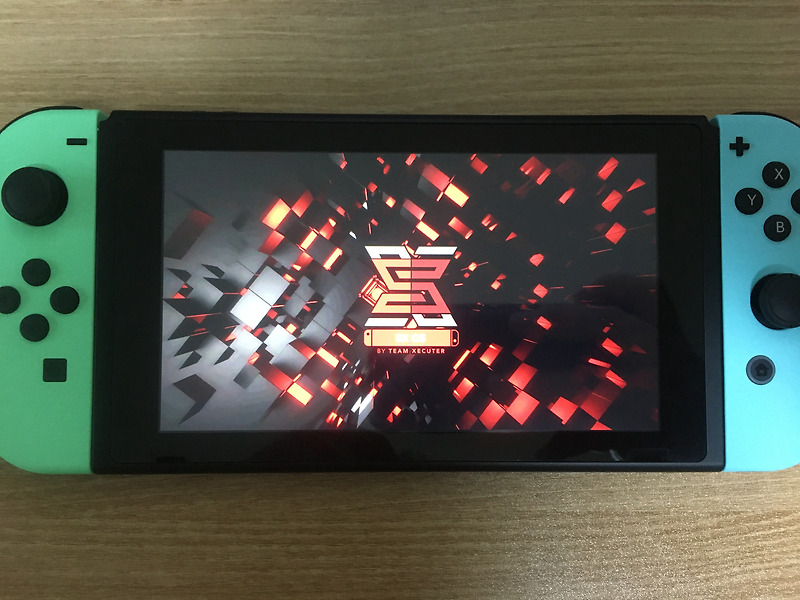

 에뮤낸드 생성 완료후 (약 1시간 소요) 재부팅 → Boot custom FW 선택

 Wi-Fi 접속 하고 라이센스 인증하면 완료 됩니다

구형 모델과 달리 동글이+지그가 필요없어서 편리하고 배터리 개선판인 장점이 있지만 코어 납땜을 해야 하는 위험 부담이 존재합니다. SX OS 기능들은 기존과 동일하며 초보자들도 사용하기에 편리합니다. 시스낸드에서의 최두자 펌웨어 업데이트, Incognito 사용시 벽돌 사례가 있으니 충분히 숙지한 후 사용하시기 바랍니다

이상으로 SX CORE 설치 리뷰 및 사용법 포스팅을 마칩니다. 감사합니다^^

---
