닌텐도 스위치 라이트 조이콘 쏠림 자가 수리 방법 대행 스틱 교체



닌텐도 스위치에 고질 적인 증상인 조이콘 스틱 쏠림 현상으로 AS 보증기간이 지나 정식 AS 받게되면 적지 않은 비용을 내야 합니다

아날로그 스틱을 구매하면 저렴한 비용으로 자가 수리가 가능합니다



조이콘 스틱 쏠림 현상이 있는 스위치 라이트 아날로그 스틱을 교체해 보겠습니다

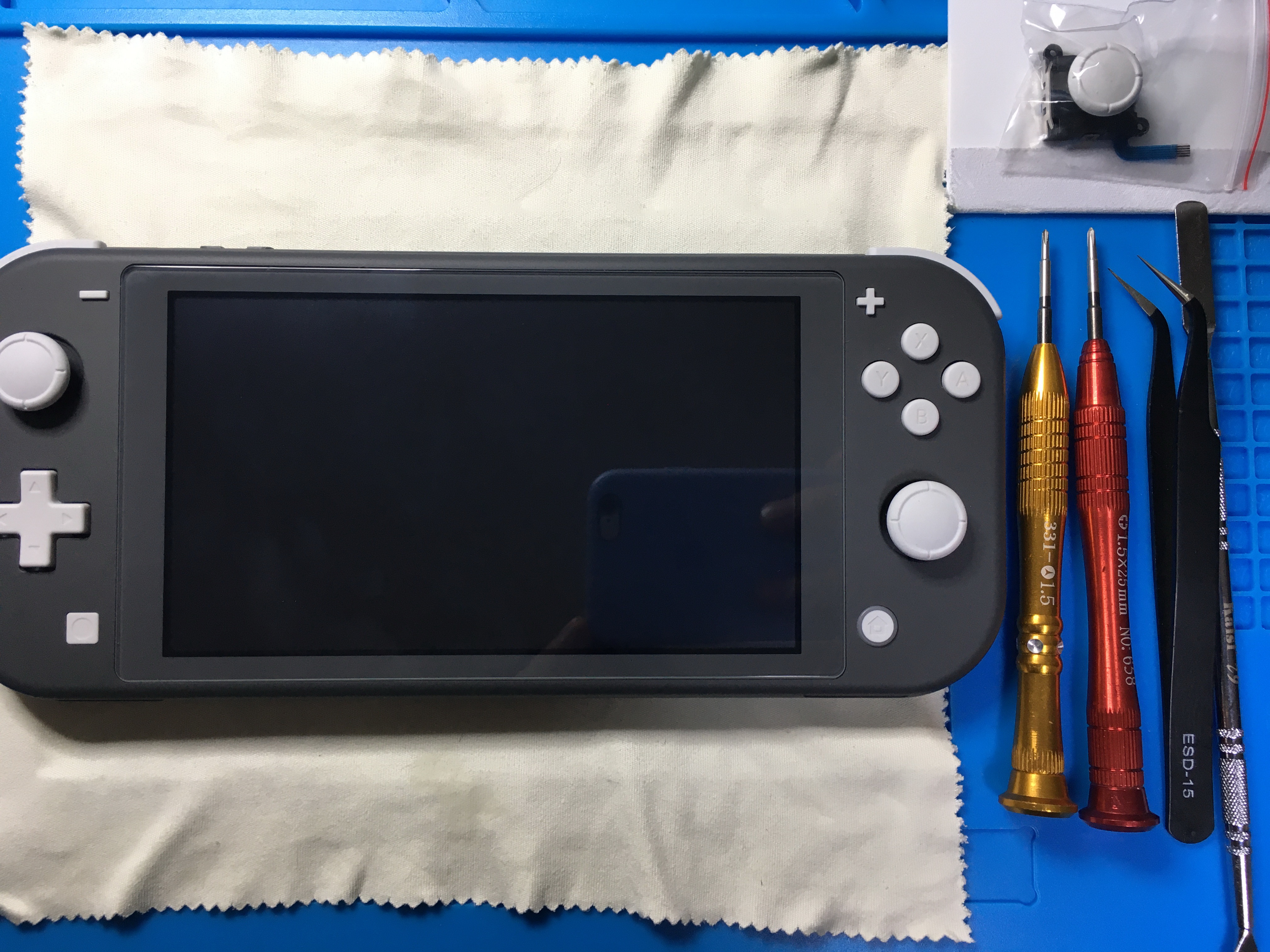

■ 준비물

① 필수) 1.5×25mm Y자 드라이버

② 필수) 1.5×25mm 십자 드라이버

③ 필수) 핀셋

④ 선택) 크로바

저가형은 약하므로 튼튼한 것을 구입​하는게 좋습니다

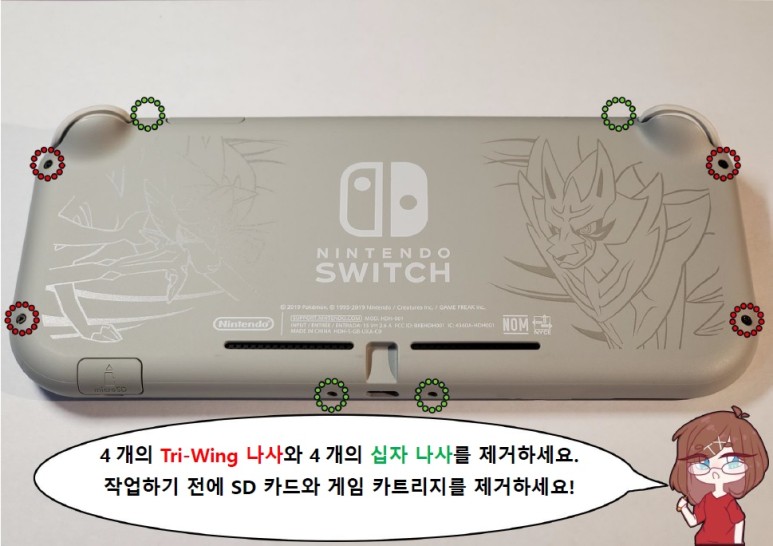

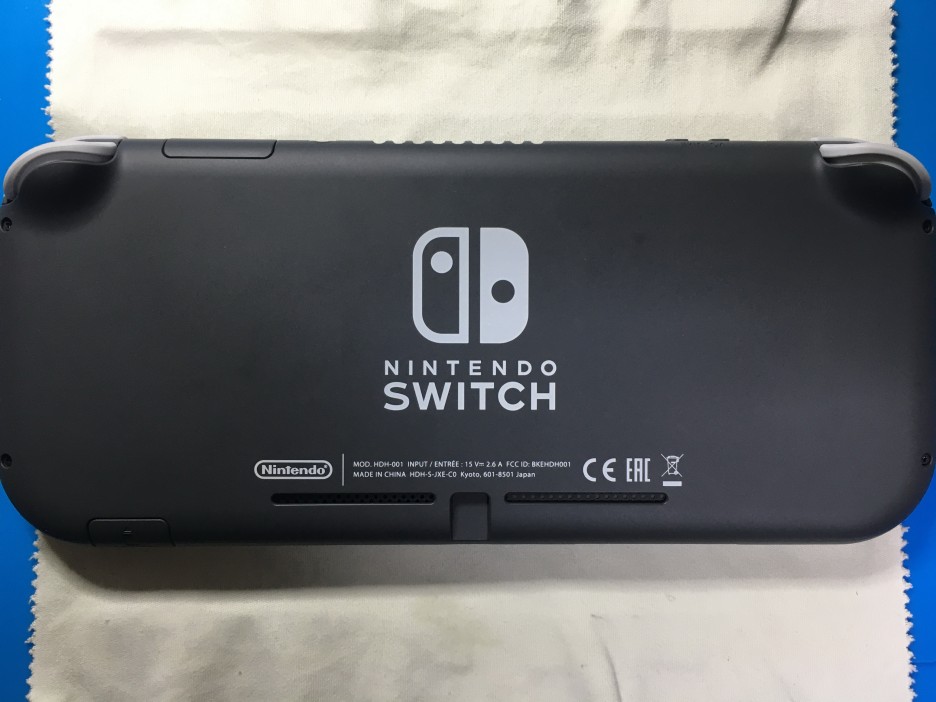

먼저 스위치 라이트 분해를 위해 Y자 드라이버 + 십자 드라이버를 이용해 나사를 제거해 줍니다

Y 나사 4개 제거

십자 나사 4개 제거

다음은 난이도가 어려운 외부 하우징 열기 입니다

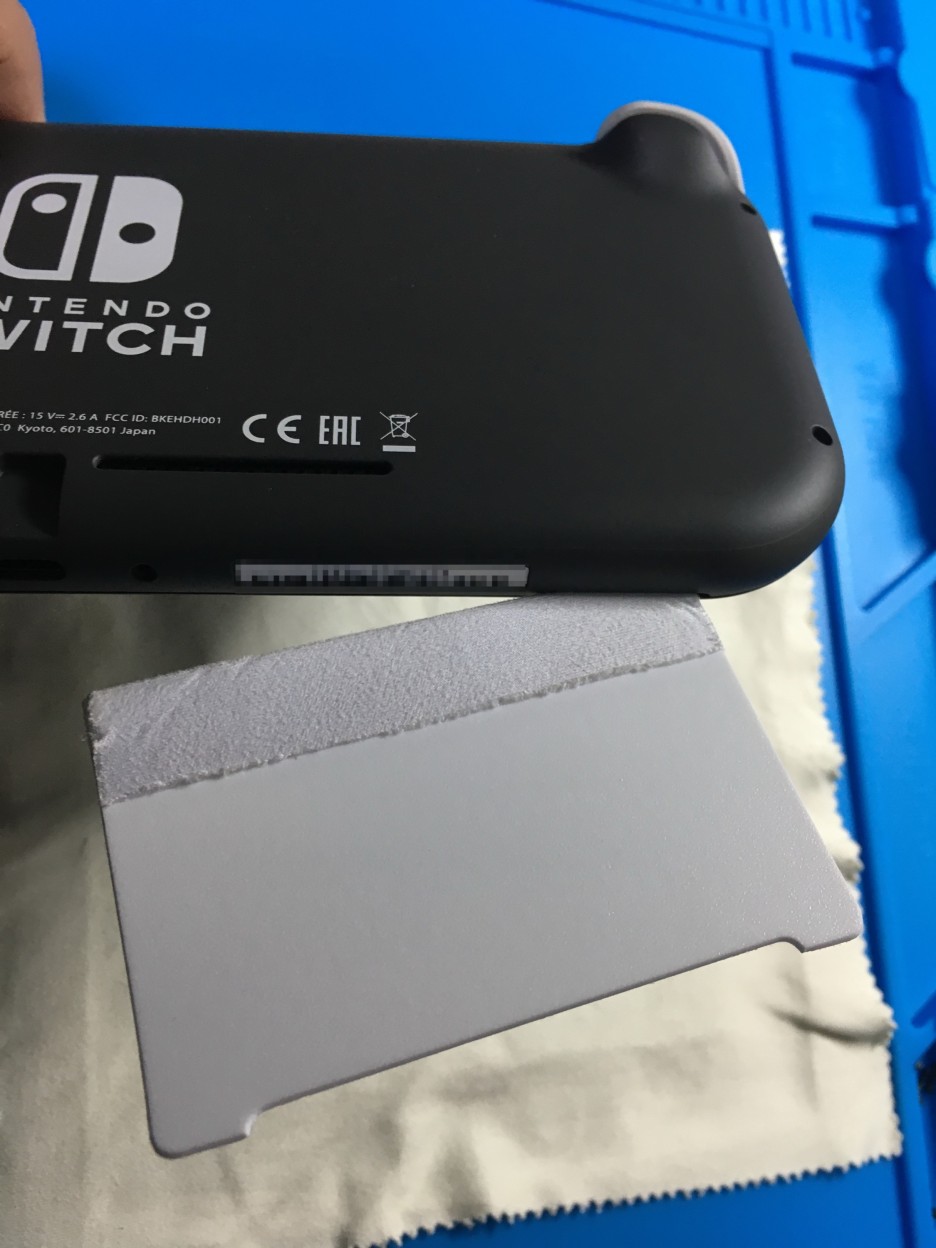

부드러운 물체를 이용하여 하부 틈새 부분을 벌려준 후 조이콘 한쪽 부분 부터 오픈하면 수월합니다​

※ 하우징 열기가 어려우니 시간이 걸리더라도 부드러운 천등을 이용하여 조심히 열어야 합니다

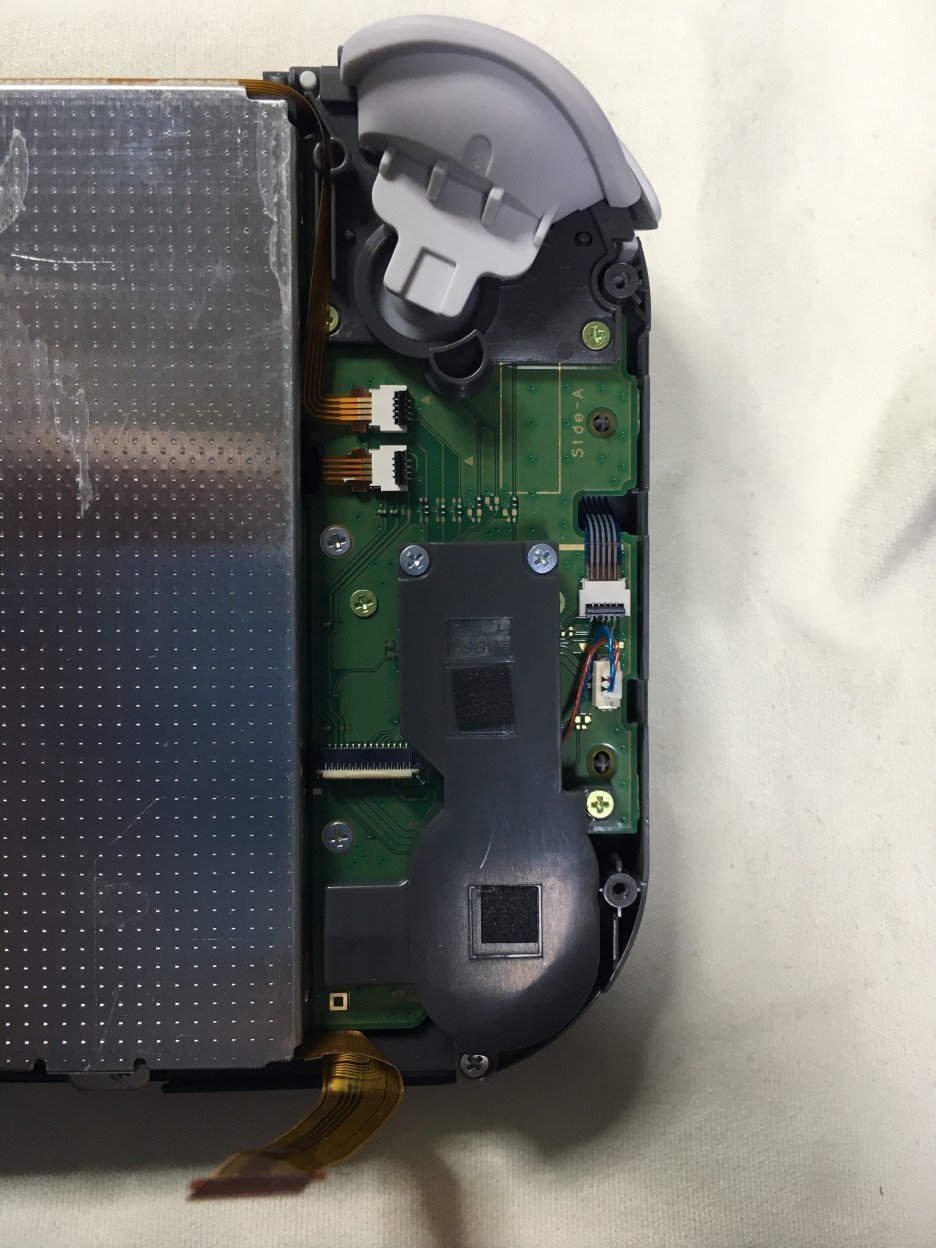

외부하우징 오픈후 본격적인 스틱 교체를 진행합니다

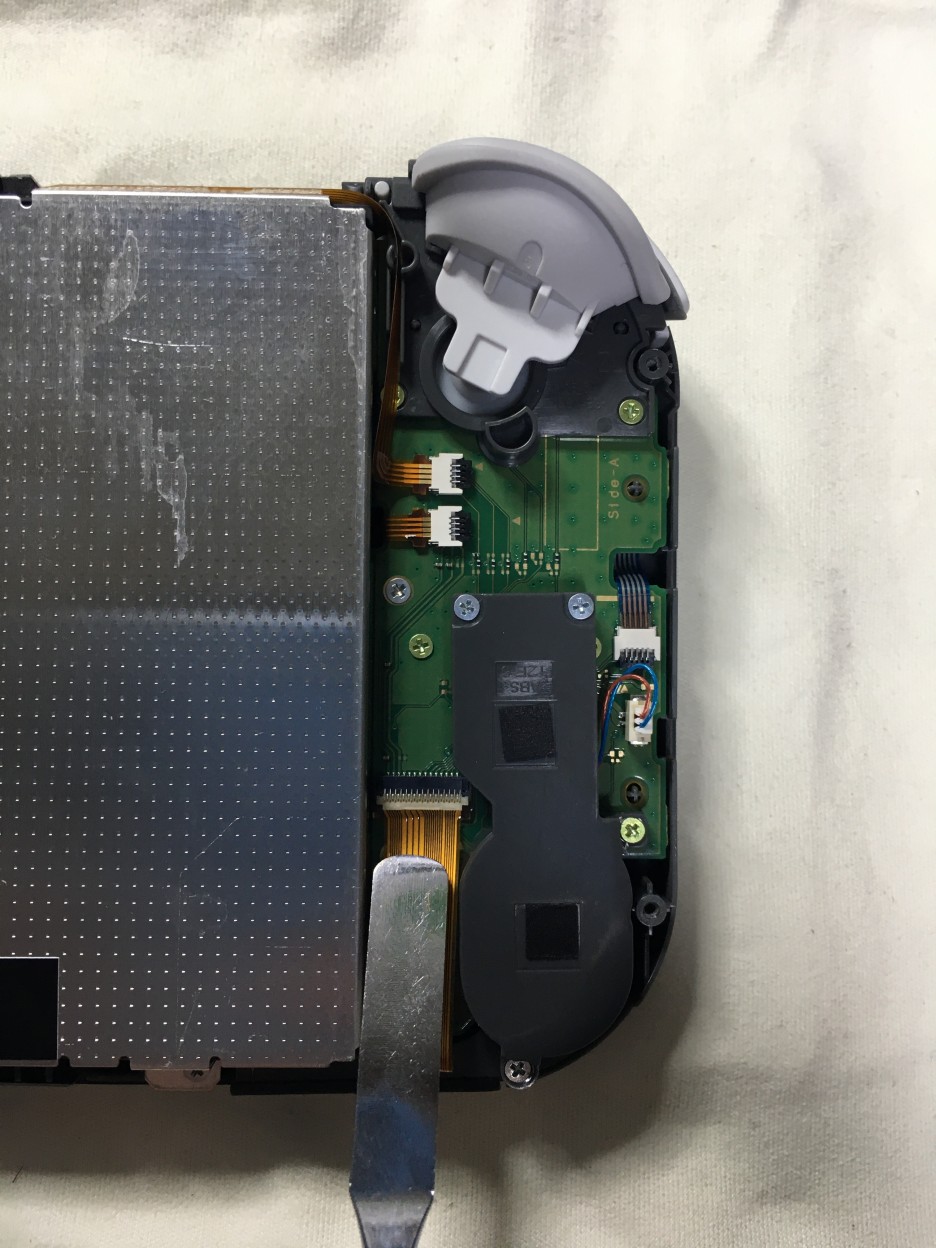

메인보드와 서브보드 연결 필름 케이블 제거를 위해 커넥터를 올려줍니다

※ 주의할점은 면적이 얇은 핀셋등으로 제거하면 커넥터가 파손될 수 있으니 면적이 넓은 부품을 이용해야 합니다. 커넥터 파손시 AS센터 행입니다!

연결 필름 케이블 제거

연결 부품 및 소켓 제거

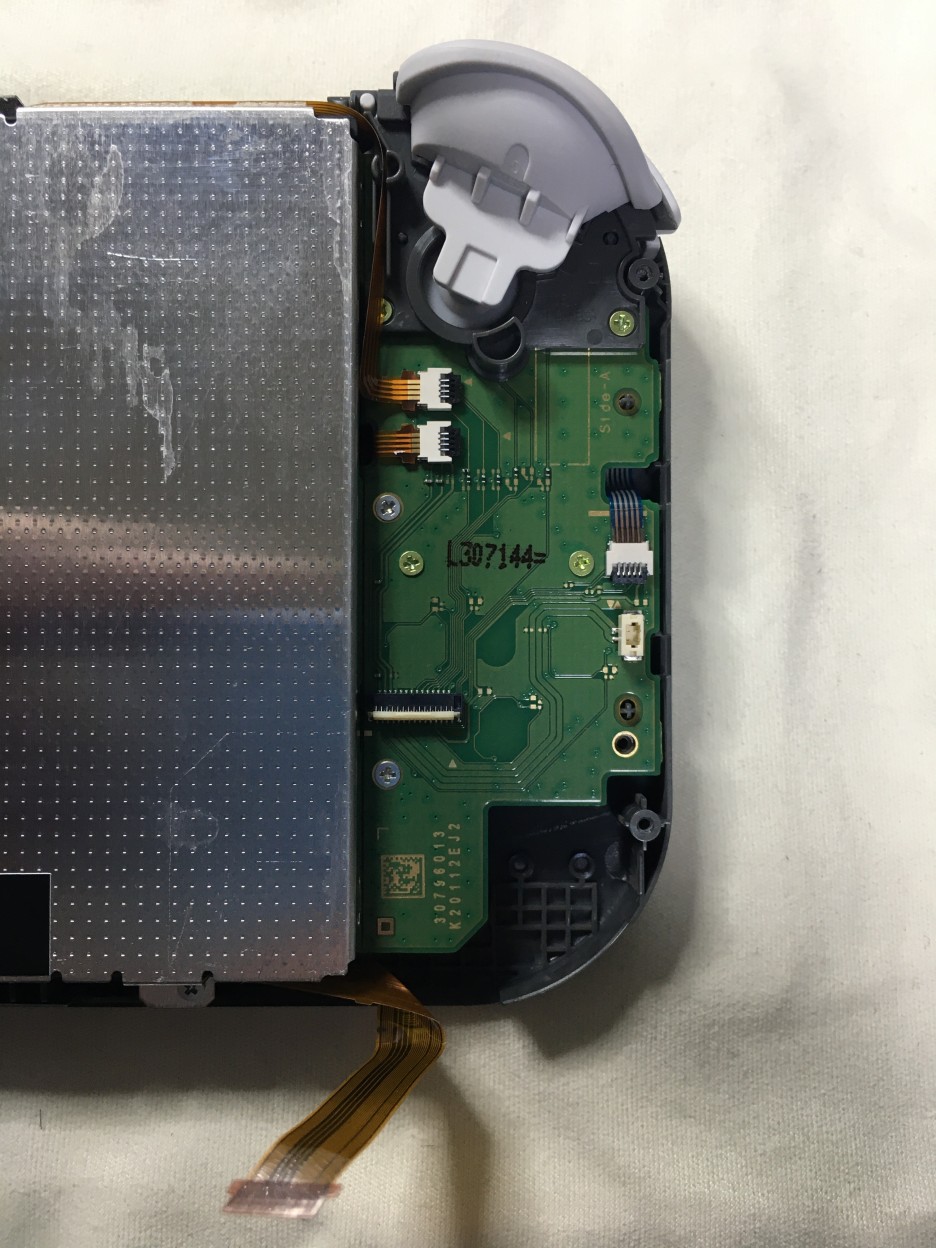

십자 나사를 제거하고 전원/볼륨 케이블 및 스틱 케이블 커넥터를 위로 올려줍니다

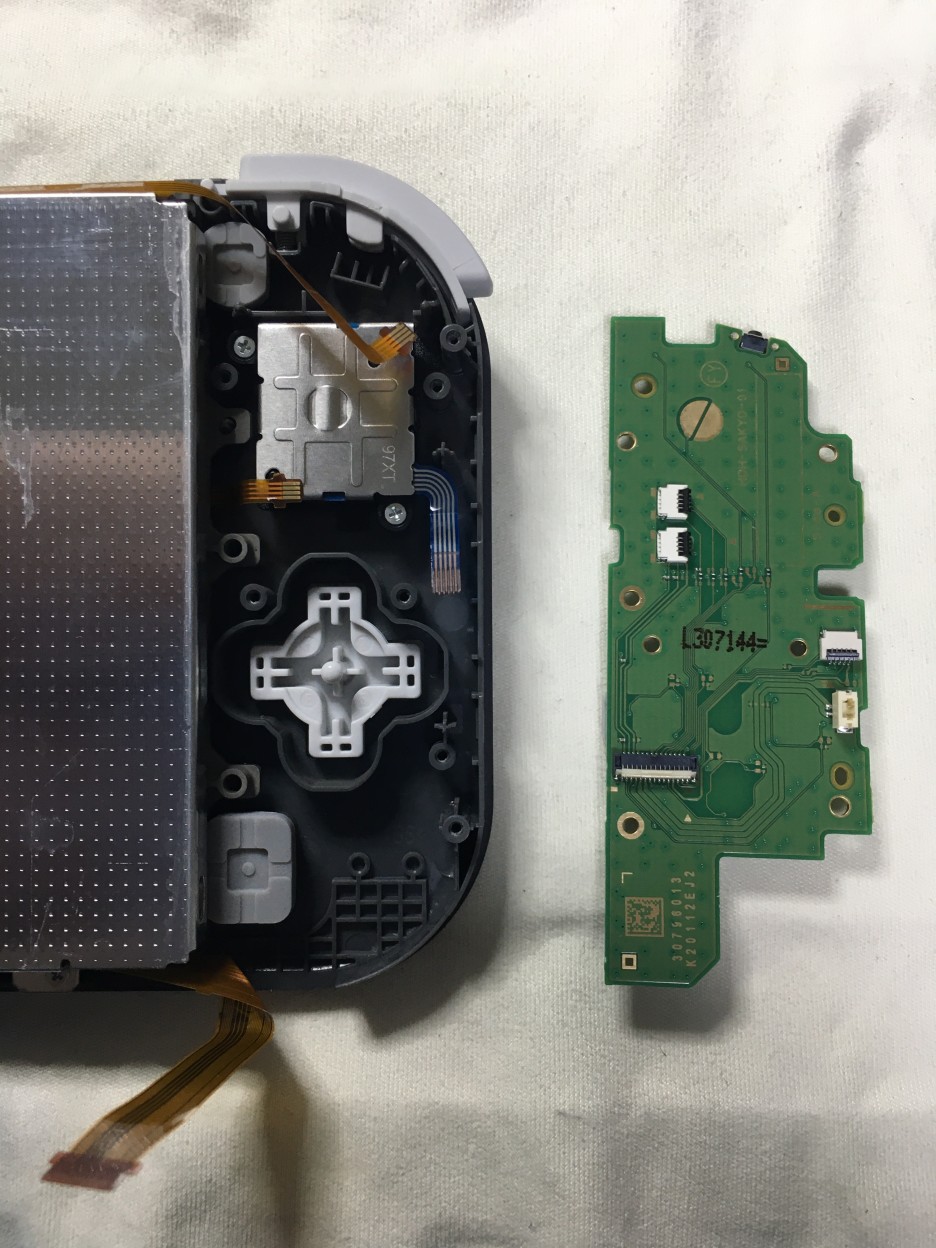

서브보드 제거 및 기존 아날로그 스틱 제거

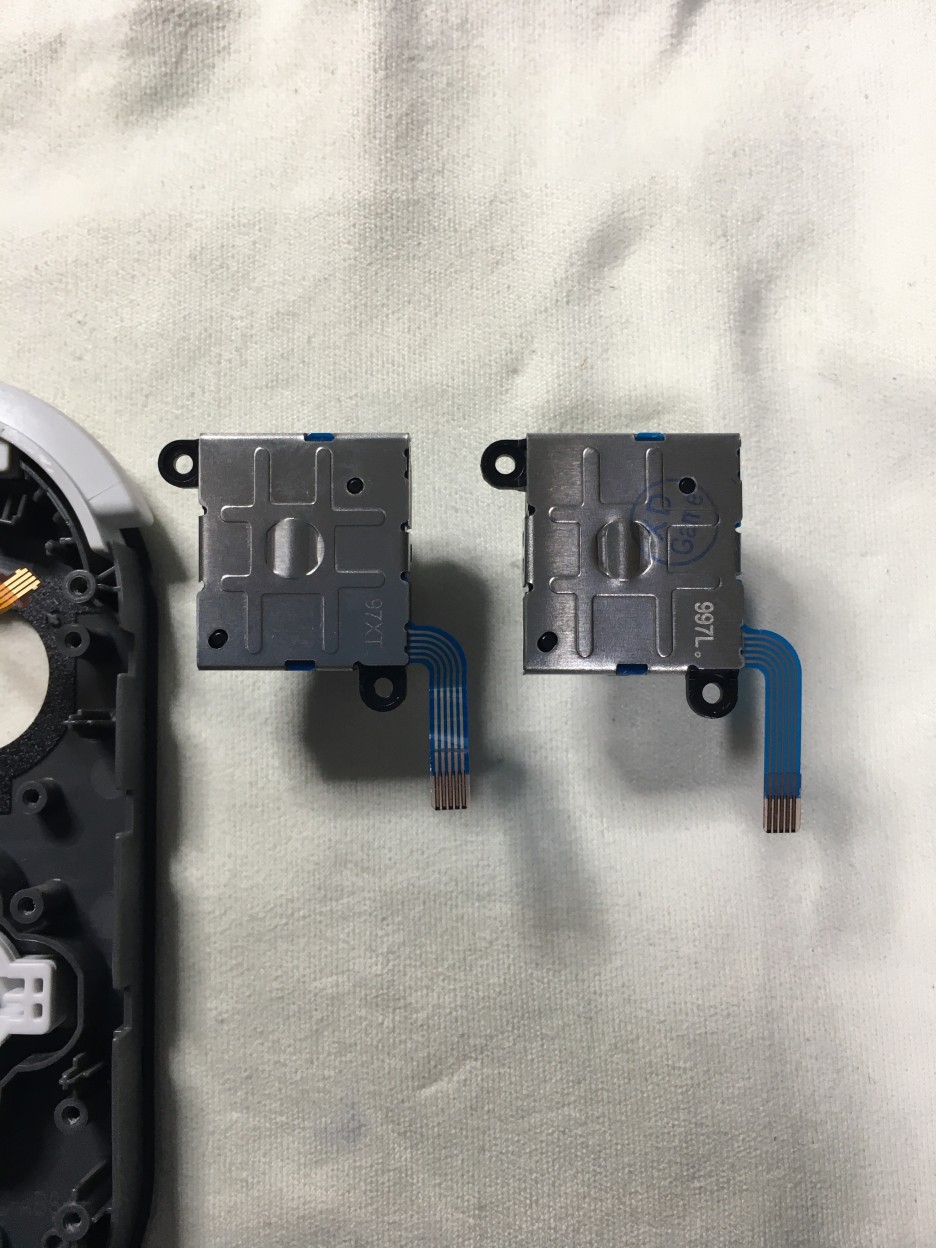

신규 아날로그 스틱 교체

신규 아날로그 스틱 교체

역순으로 아날로그 스틱 및 나사 체결해 줍니다

서브보드 및 전원/볼륨 케이블 + 스틱 케이블 커넥터 체결

연결 부품 체결 및 메인보드/서브보드 연결 필름 케이블 삽입 (※ 케이블 파손 주의!)

역순으로 외부하우징 조립 후 Y자 드라이버 + 십자 드라이버를 이용해 나사를 체결해 줍니다

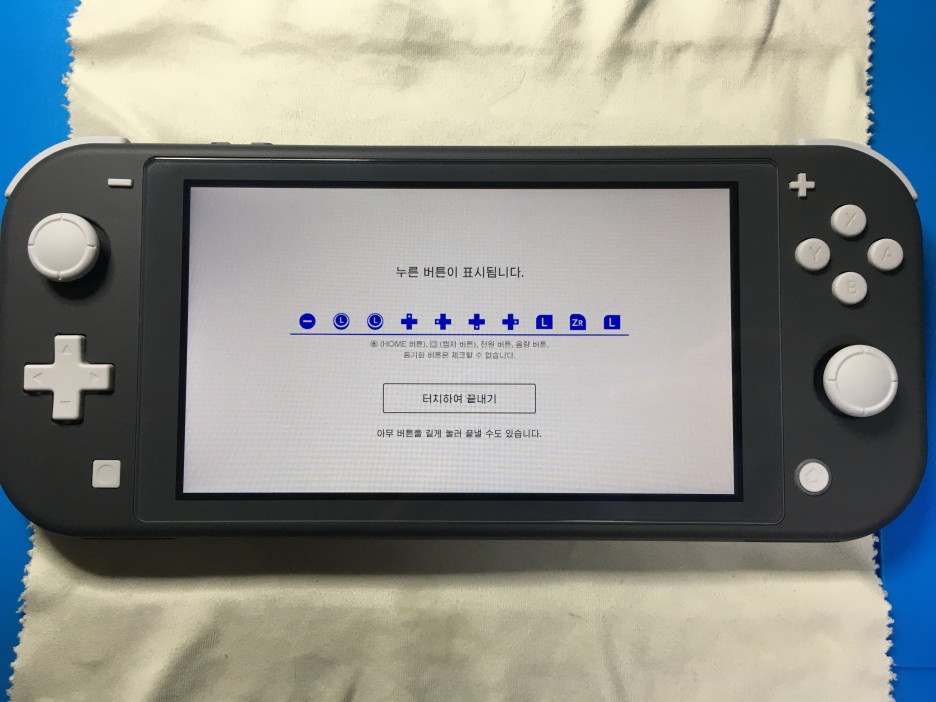

본체 설정에서 스틱보정 및 테스트로 마무리 해줍니다

이상으로 닌텐도 스위치 라이트 조이콘 쏠림 자가 수리 방법 / 스틱 교체 포스팅을 마칩니다



---
